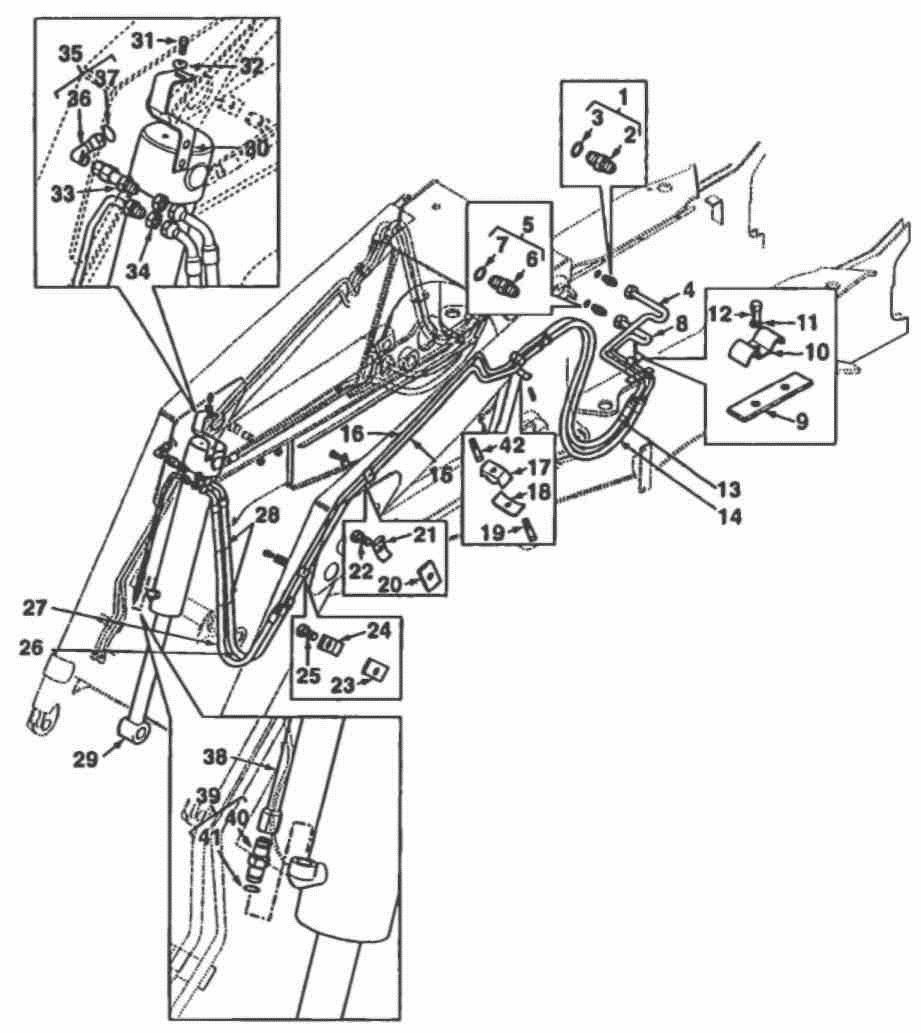

Цилиндр подъема

N п/п

Код

Под- сбор

Символ

Комментарии

Количество

Наименование

1

835057M91

1

Переходник в сборе

2

358736X1

1

Переходник

3

835025M1

1

Уплотнение

4

1TH0029M1

1

Труба подачи

5

1H0183

1

Переходник в сборе

6

1HO165

1

Переходник

7

835025M1

1

Уплотнение

8

1TH0028M1

1

Труба подачи

9

6101897M1

1

Резиновая подушка

10

6101228M1

1

Скоба прижимная

11

385361X1

M8

1

Шайба

12

339124X1

M8x16

1

Винт

13

1TH0034M91

1

Шланг ковша погрузочного

14

6112867M91

1

Шланг ковша погрузочного

15

6102461M91

1

Труба в сборе

16

6102463M91

1

Труба в сборе

17

3520538M2

1

Скоба прижимная

18

3520534M1

1

Хомут трубки стрелы погрузчика

19

339291X1

M8x55

1

Винт

20

6106109M1

1

Резиновая подушка

21

3520534M1

1

Хомут трубки стрелы погрузчика

22

339337X1

M8x30

1

Болт

23

6106109M1

1

Резиновая подушка

24

3520534M1

1

Хомут трубки стрелы погрузчика

25

339337X1

M8x20

1

Болт

26

6102384M91

1

Шланг и головка цилиндра ков- ша в сборе

27

6102383M91

1

Шланг и шток цилиндра ковша в сборе

28

1876229M1

(диаметр = 254)

2

Кабельная стяжка

29

1H0147

1

Цилиндр управления ковша погрузочного

30

815-00-33.01.000

1

Кронштейн крепления труб

31

3009505X1

M12x25

1

Болт

32

385363X1

M12

1

Шайба

33

6100591M91

1

Труба-переходник

34

355574X1

2

Гайка

35

835007M91

1

Угольник в сборе, 90°

36

-

35

1

Угольник

37

835025M1

35

1

Уплотнение

38

6102381M91

1

Труба в сборе

39

835013M91

1

Муфта в сборе

40

358735X1

39

1

Муфта

41

835024M1

39

1

Уплотнение

42

6101690M1

1

Заклепка Гайка
